BACHEM Ba 349
Natter
Por TMV
El
Bachem Ba 349 Natter (víbora) fue uno de los diseños de cazas más radicales y desesperados
jamás construidos, nacido de la necesidad.
En el verano de 1944 el creciente peso de los ataques
diurnos de la fuerza aérea norteamericana exigió la utilización de defensas no
convencionales y la Luftwaffe aceptó una propuesta del ingeniero Erich Bachem
para un interceptador tripulado que podía ser estacionado en la ruta de los
bombarderos aliados.
A medida que las formaciones norteamericanas fueran
pasando sobre él, el interceptador podía ser lanzado verticalmente desde el
suelo y ascender casi en candela con sus cohetes internos.
El aparato era lanzado verticalmente mediante los cuatro 4
cohetes ubicados en parejas a cada lado del fuselaje, los cuales después de
haber proporcionado el empuje total suficiente (2.000 kg), al cabo de 10 segundos,
eran expulsados.
El piloto al llegar a tiro de los bombarderos, podía
escoger su presa y disparar su batería de misiles contra ella. Posteriormente
(ya sin combustible) podría utilizar la energía cinética restante para trepar
aún más y picar hasta situarse a la popa de otra presa y embestirla. Poco antes
de la colisión el piloto accionaba un mecanismo para separar su asiento (o la
parte frontal del fuselaje) y la parte trasera con el motor cohete.
Las pruebas que se realizaron
demostraron que no podía incorporarse un sistema simple de eyección, debido a
que la gran esencia del Natter fue la simplicidad.
La estructura era de madera, salvo el fuselaje que era
metálico y la cabina blindada.
Eventualmente se abandonó el ataque de embestida y las
únicas partes salvables para una posterior reutilización fueron el motor
cohete.

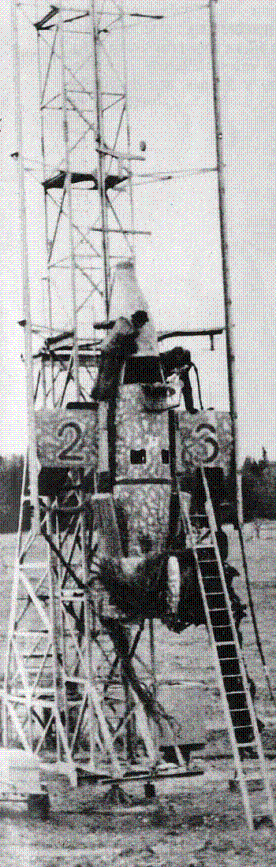

Tras algunas pruebas sin piloto desde rampas casi
verticales, siguieron otras en las que los aviones eran remolcados por un He
111 hasta 5.400 m.

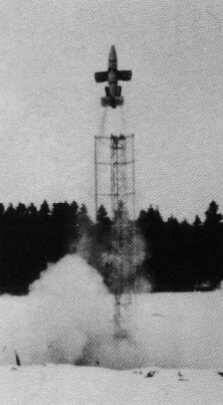

El primer lanzamiento se intentó el 28 de febrero de 1945.
Cinco segundos más tarde, la cabina saltaba (aparentemente eyectada por el
piloto Lotear Siebert) y el Natter viró y se estrelló.
En abril de 1945 ya habían volado 36, siete de ellos con
pilotos. Fue instalada una batería de 10 Ba 349-A en Kircheim cerca de
Stuttgart instalados ya en sus lanzaderas y con su dotación de pilotos lista
para actuar en cualquier momento, pero las tropas aliadas capturaron la
factoría y los lugares de lanzamiento antes de que pudieran realizar alguna
misión de combate.
Versiones
Preserie: Ba 349A.
Versión inicial.
Producción: Ba 349B.
Versión mejorada con un empenaje de cola más grande.
<==Lanzamiento desde un plataforma móvil situada en un
camión: Ba 349C.
Origen:
Bachem-Werke GMBH, Waldsee.
Tipo:
Interceptador de defensa puntual parcialmente desechable.
Tripulación: Un piloto.
Construcción:
Piezas de madera enlazadas, pegadas y atornilladas.
Estructura simple de metal.
Cabina blindada.
Alas: de madera, planas, carentes de superficies
móviles de control (alerones, flaps…). Formadas de un solo larguero que
atravesaba el fuselaje a lo largo de la envergadura de las alas.
Empenaje de cola: cruciforme con 4 aletas y
superficies de control.
Fuselaje: semi monocasco con cuadernas y
larguerillos de madera pegados y atornillados (o clavados).
Dividido en tres partes: el morro o nariz acogía el
armamento y la cabina del piloto; la parte central contenía los depósitos de
combustible y las alas, y la parte trasera el motor y el empenaje cruciforme.
Control aerodinámico: aumentado por las paletas de guía
conectadas con las 4 superficies de control.
Planta motriz:
Un motor cohete bipropergol Walter HWK 109-509C-1 de 2.000
kg de empuje.
Lanzado verticalmente de 2 maneras:
Con 4 motores de propergol sólido de 500 kg de empuje.
O con 2 motores de propergol sólido de 1.000 kg de empuje.
Combustible:
Reacción de T-Stoff y S-Stoff:
El peróxido de hidrógeno del T-Stoff reacciona con la
hidracina de S-Stoff dando lugar a nitrógeno gas y vapor de agua.
El peróxido de hidrógeno del T-Stoff reacciona con el
metanol del S-Stoff produciendo dióxido de carbono y agua.
La combustión es segura y alcanza una T= 1.800 ºC.
T-Stoff : 435 litros (oxidante) :
Composición en % en peso:
Peróxido de hidrógeno (80).
Agua (20).
Estabilizantes (ácido forfórico+fosfato de sodio+…)
S-Stoff: 190 litros (carburante):
Composición en % en peso:
Alcohol metílico (57)
Hidracina (30).
Agua (13).
Catalizador de cianuro conteniendo potasio y cobre.
Dimensiones:
Envergadura (m): 3,6.
Longitud (m): 6,02 (serie A).
Altura (m) en actitud de vuelo: 2,25 m.
Superficie alar (m2): 4,5.
Pesos:
Vacío (kg): 880.
Cargado (kg) (con cohetes de aceleración): 2.232.
Prestaciones:
Velocidad máxima (nivel del mar) (km/h): 800.
Velocidad máxima (a gran altitud) (km/h): 1.000.
Velocidad de trepada (m/min): 11.100.
Alcance después de la trepada (km): de 34 a 48.
Autonomía: 130 segundos o el alcance máximo de trepada.
Armamento:
Podía llevar diferentes tipos de armas, entre las
proyectadas estaban:
24 cohetes Föhn de 73 mm estabilizados por aletas.
33 cohetes R4M de 55 mm.
2 cañones MK 108 de 30 mm con 30 proyectiles cada uno.
Reportaje
fotografico:

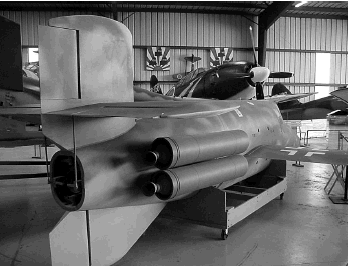

Empenaje de cola.

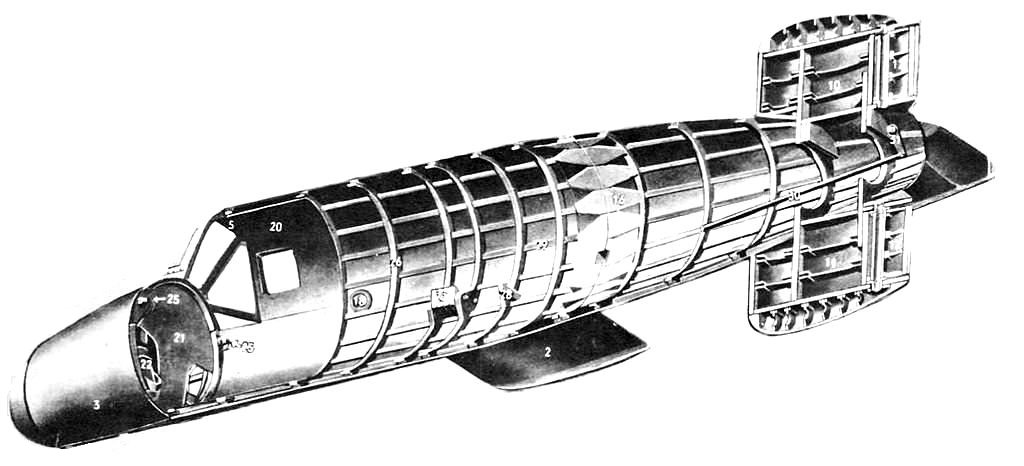

Estructura

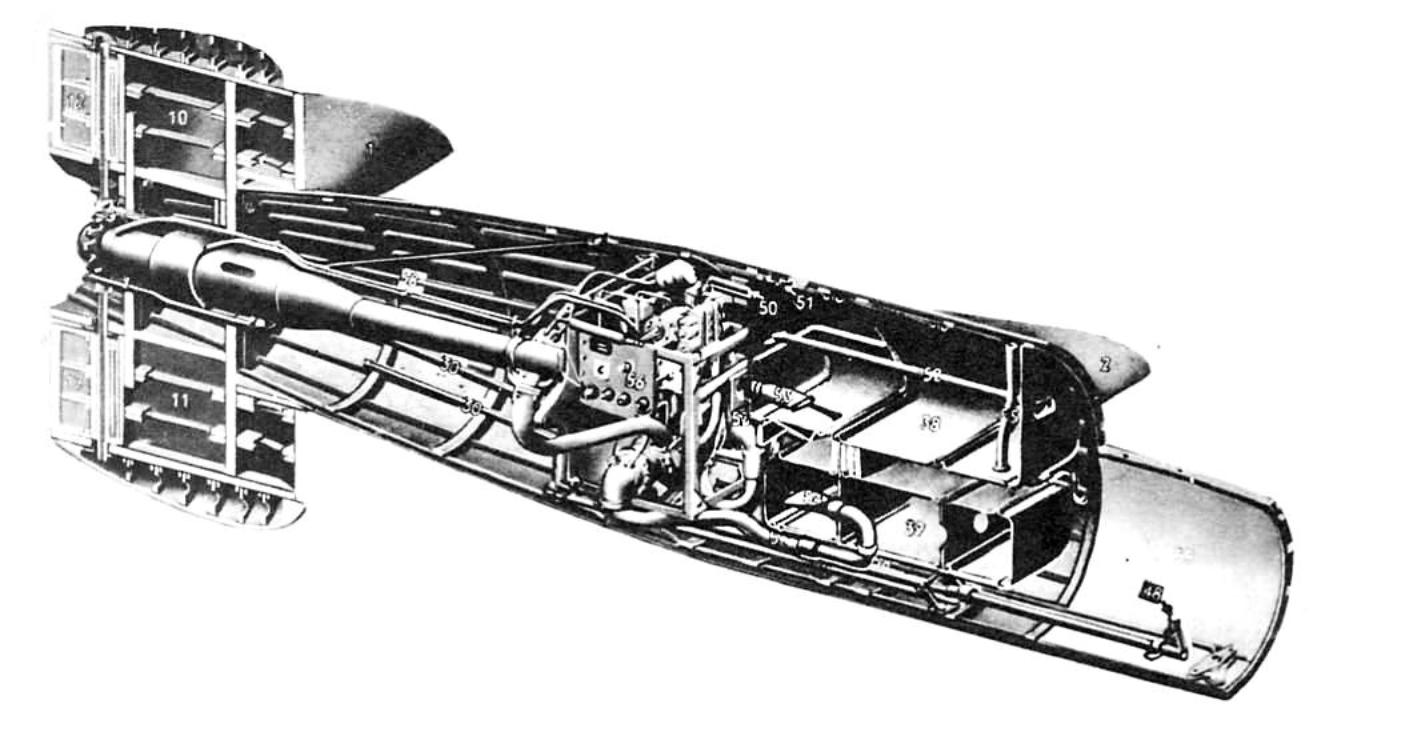

Corte para ver el interior

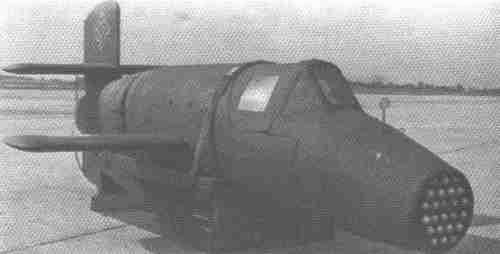

Vista desde el morro (“front ¾”)

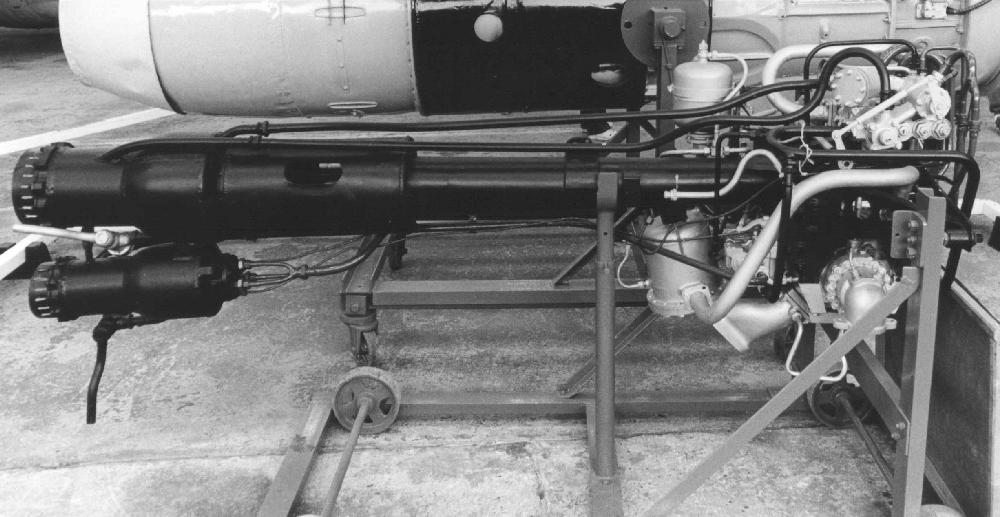

Motor
Bibliografía
Caza y aviones de ataque alemanes ( FOLIO, vol 5)
Fotografías:
Raf Museum, Cosford.
